概 述
匝間沖擊耐壓試驗儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

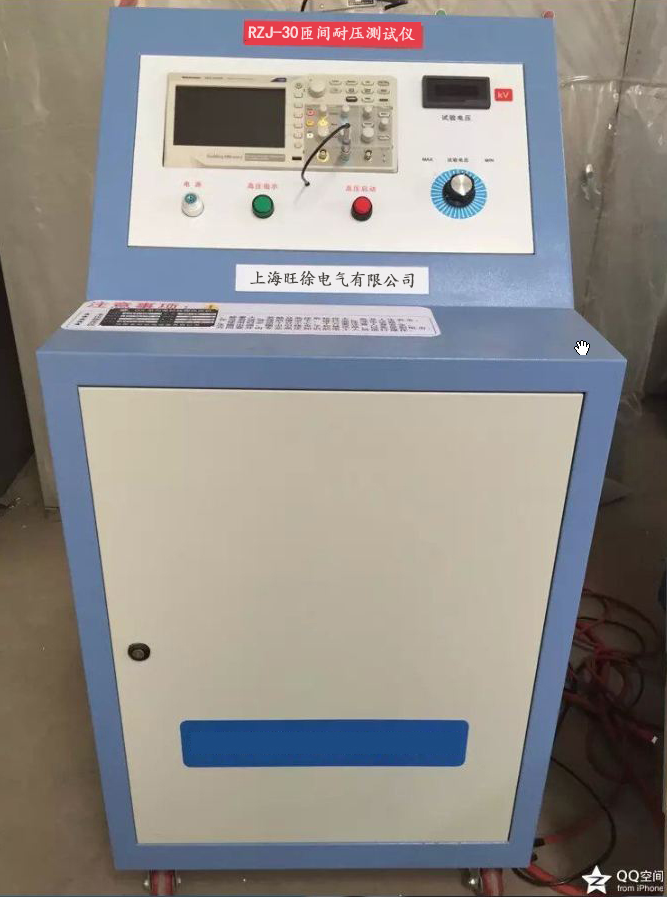

RZJ-30匝間沖擊耐壓試驗儀適用于額定電壓 10000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。
RZJ-30匝間沖擊耐壓試驗儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試?yán)@組匝間短路及各種阻抗不平衡故障。
技術指標
● 輸入電壓： 220V±5%；頻率 50Hz/60Hz ±2%；
● 測試范圍： 0～30kV 范圍內連續可調；±5% ；
● 觸發次數： 3.25 次/秒
● 波前時間： 0.1 - 0.5 µs (標準規定) ；
● 容 差 為： (+0.3)/(-0.1) µs ；
● 脈沖電容： 0.05μF；
● 輸出能量： 22.5J；
● 功 耗： 1000VA；
● 絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ；
● 介電強度：電源輸入端對機架能承受 1500V/50HZImin 耐壓試驗無飛狐、無擊穿現象；
● 環境溫度：0～40 度；
● 相對濕度：40 度時≤80%；
● 波形容差：±3%
● 外形尺寸：700×700×1600；(底部裝有萬向輪,移動方便)
● 重 量：100kg；
● 式 樣：柜式；
● 適用范圍：額定電壓 10000V 及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。
裝箱單
RZJ-30匝間沖擊耐壓試驗儀 | 壹 臺 |
高壓警示燈 | 壹 只 |
TBS 1072C數字存儲示波器(內置) | 壹 臺 |
高壓測試線 | 貳 根 |
~ 220V電源線 | 壹 根 |
信號線 | 壹 根 |
儀器使用說明書 | 壹 份 |
腳踏開關 | 壹 只 |
儀器合格證 | 壹 份 |
儀器保修卡 | 壹 份 |
儀器測試報告 | 壹 份 |
儀器裝箱單 | 壹 份 |
注意事項
★ 本儀器為高壓試驗儀，測試時一定要注意人身安全，儀器開啟后（警示燈亮?xí)r），需注意安全。在高壓指示燈亮（圖二）時，切不可觸及高壓輸出端、輸出引線夾子和被測繞組（電機），以免受到電擊。
★ 儀器的電源必需可靠接地，嚴禁在沒有接地線的情況下，進行高壓測試。因?yàn)閿?shù)千伏的高電壓會使外殼帶高壓電，危害人身安全，和損壞低壓控制電路，儀器的接地輸出端子在儀器背部的左下方，需要用銅導線與接地線連接。
★ 儀器發生故障需維修時，應由專業人員進行維修，儀器開箱維修時，需先用接地線對高壓電容器放電后方可進行，以免受到電擊。
